Платформы для м/р им. В.И. Грайфера (Ракушечное)

Обеспечение бурения скважин, добычи пластового продукта и его последующей транспортировки по подводному трубопроводу.

ЛСП оснащена комплексами бурового, эксплуатационно-технического, энергетического и вспомогательно-производственного назначения, обеспечивающими бурение куста из 25 скважин, их эксплуатацию, а также транспорт продукции скважин на ЛСП-2 м/р им. В. Филановского.

Платформа жилого модуля (ПЖМ) предназначена для проживания персонала, обеспечивающего функционирование морских объектов обустройства м/р им. В.И. Грайфера (Ракушечное).

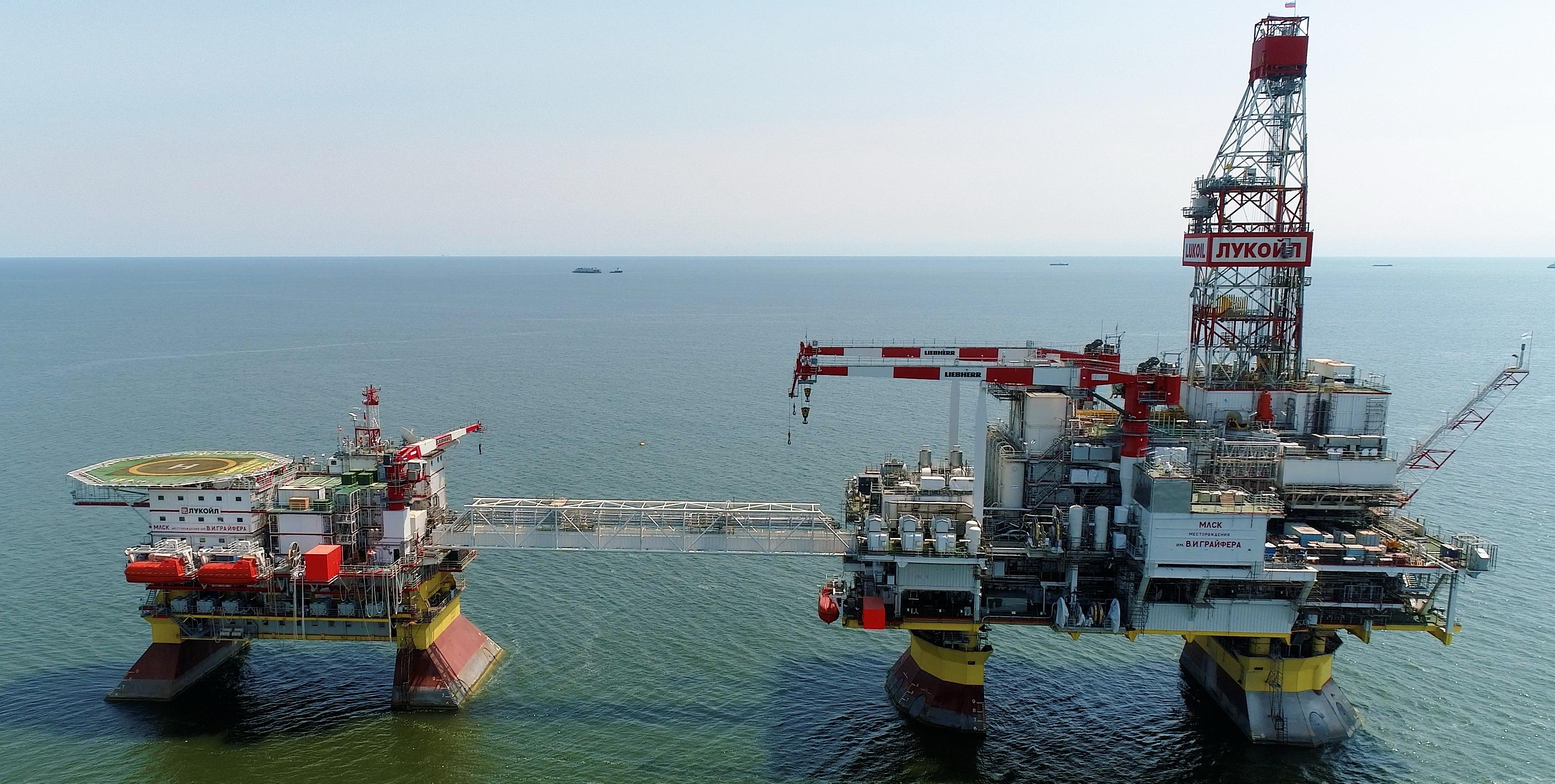

С ЛСП, находящейся на расстоянии около 60 м, ПЖМ соединяется переходной галереей.

  • Характеристики
Характеристики ЛСП в целом
длина габаритная, м (со свечой рассеивания) ~96,0
ширина габаритная, м ~50,0
высота габаритная, м ~99,0
масса порожнем, т 12338
Верхнее строение
длина габаритная(со свечой рассеивания), м ~96,0
ширина габаритная, м ~50,0
высота габаритная, м 78,8
масса порожнем (лимитная), т 9112
Характеристики ПЖМ в целом
длина габаритная, м (по опорной части) ~60,4
ширина габаритная, м ~37,5
высота габаритная, м ~49,3
масса максимальная (лимитная), т 6633
Верхнее строение ПЖМ в целом
длина габаритная, м ~54,0
ширина габаритная, м ~37,5
высота габаритная, м 31,1
Характеристики
масса порожнем (без ВЖМ), т 2057,2
